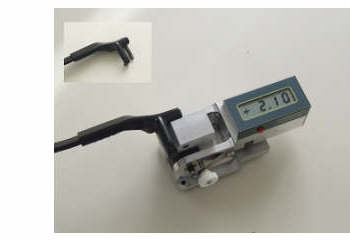

Rapporteur d'angle avec pince


composé du bloc mesure+affichage sur lequel on monte une pince pouvant recevoir la plupart des différents types d'extrémité de bras. L'appareil 06091-A est fourni avec des adaptateurs standard qui acceptent la plupart d'extrémités de bras.

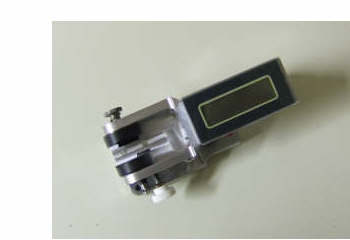

La photo ci-contre montre la pince avec les adaptateurs standard; l'adaptateur de gauche est maintenu contre la bague de référence; l'adaptateur de droite est mis dans la position correspondant à l'extrémité de bras au moyen d'une molette. L'effort de serrage sur l'extrémité de bras est appliqué par l'intermédiaire d'une lame ressort ce qui permet le changement rapide de bras en glissant simplement l'extrémité entre les deux adaptateurs.

Voir ci-dessous l'utilisation avec différentes extrémités de bras.

Bras avec extrémité recourbée




La prise de mesure se fait avec les adaptateurs standard. La pince accepte des bras jusqu'à une largeur de 11 mm.







________________________________________________________________

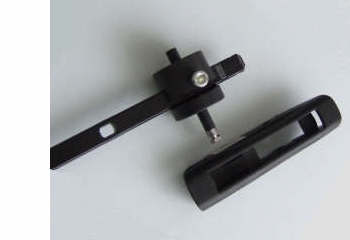

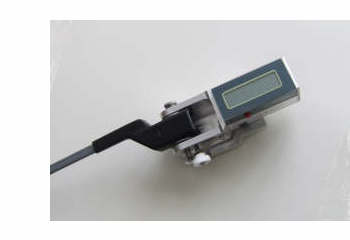

Adaptateur pour bras non recourbé




La partie plastique recouvrant le bras est séparée du bras en acier. De chaque côté les adaptateurs qui vont être montés dans la pince. Le blocage du bras se fait par la vis moletée.







________________________________________________________________

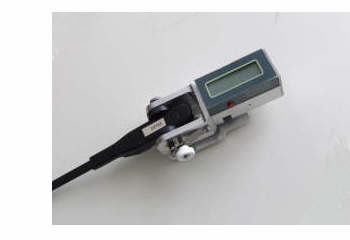

Adaptateur pour Top Connexion




Les adaptateurs destinés à ce type d'extrémité sont semblables aux adaptateurs standard mais exécutés en acier avec une épaisseur restreinte.





_______________________________________________________________

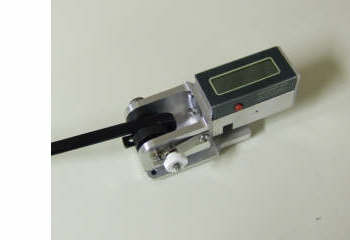

Adaptateur sans démontage



Les adaptateurs permettent de faire une mesure sans avoir à démonter l'extrémité de ce type de bras. La forme des adaptateurs tient compte du léger arrondi des flancs de l'extrémité.






______________________________________________________________

Adaptateur pour extrémité baïonnette




L'adaptateur est un bloc qui se met entre les deux adaptateurs standard. La baïonnette est glissée dans l'alésage à la partie supérieure. Le module accepte les extrémités gauche et droite. A noter que ce type d'extrémité de bras peut être monté avec le modèle 07010-A.





_______________________________________________________________

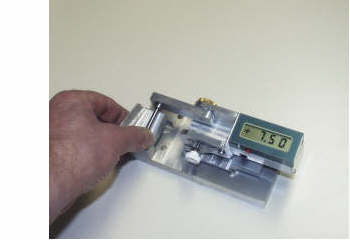

Gabarit pour le contrôle de l'angle



Le gabarit permet de vérifier rapidement si les indications données par l'appareil sont dans la plage admise de précision. Le bras de calibrage est monté sur la bague de référence avec un serrage modéré. Le serrage doit permettre la rotation du bras en maintenant le bras sur la face de référence. L'arbre monté sur le bras est appliqué sur les différents plans du gabarit. Les angles du gabarit sont de -15°, -7.5°, 0°, 7.5°, 15°. L'appareil doit indiquer la valeur d'angle à +/- l'erreur admise. Le gabarit peut être utilisé pour calibrer l'appareil avec une précision de +/- 0.1°
